Remplacement du connecteur de la batterie de l'iPhone 6

Avant de démonter votre iPhone, assurez-vous de l'éteindre.

Il y a deux vis Pentalobe de 3,6 mm à côté du connecteur Lightning. Vous devez les retirer.

Dans les trois prochaines étapes, nous allons vous montrer comment utiliser l'iSclack, un outil pour l'ouverture de l'iPhone 6. Si vous ne prévoyez pas d'utiliser l'iSclack, passez à l'étape 5.

S'il y a un profondimètre en plastique fixé au centre de l'iSclack, vous pouvez le retirer. Vous n'avez pas besoin de l'utiliser pour un téléphone si grand que l'iPhone 6.

Ouvrez la mâchoire ventouse de l'iSclack en fermant sa poignée.

Placez le bas de votre téléphone entre les ventouses.

Assurez-vous que la ventouse supérieure de l'iSclack est pressée contre l'écran, juste au-dessus du bouton d'accueil (ne couvrez pas le bouton d'accueil).

Fermez les ventouse de l'iSclack en ouvrant les poignées. Centrez-les et appuyez-les sur le haut et le bas de l'iPhone.

Maintenez votre iPhone en toute sécurité pendant que vous fermez la poignée de l'iSclack et ouvrez les ventouses. Cela va séparer le panneau avant de la coque arrière.

L'iSclack va séparer en toute sécurité les pièces de votre iPhone, sans endommager les câbles de l'écran.

Retirez les ventouses de votre iPhone.

Passez les trois étapes suivantes, et allez à l'étape 8.

Si vous n'avez pas un iSclack ou vous ne voulez pas l'utiliser, vous pouvez utiliser une seule ventouse pour enlever le panneau avant du reste de votre iPhone.

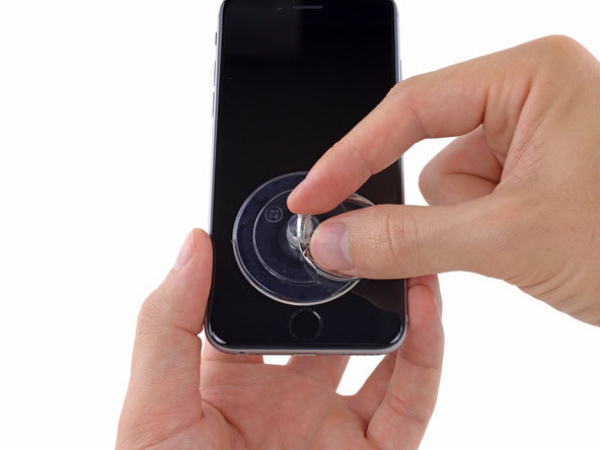

Mettez la ventouse sur l'écran juste au-dessus du bouton d'accueil, et appuyez sur elle.

Assurez-vous que la ventouse épouse complètement l'écran pour obtenir un joint étanche.

Tenez votre iPhone avec une seule main, et tirez sur la ventouse avec l'autre. Cela va séparer le panneau avant de la coque arrière.

Appliquez un peu de force en tirant le panneau avant du reste du téléphone. Prenez votre temps, ne vous précipitez pas.

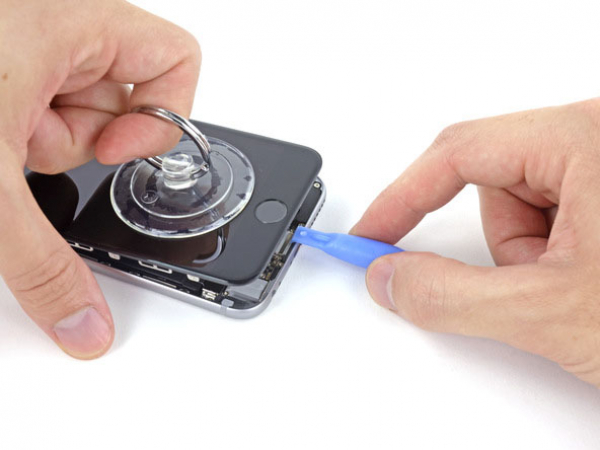

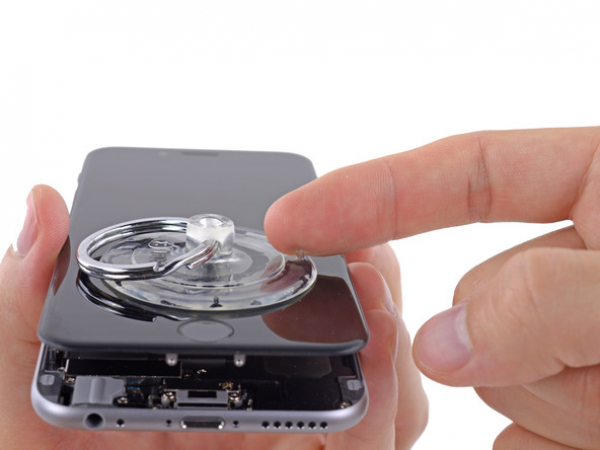

En utilisant un outil d'ouverture en plastique, commencez à retirer la coque arrière de l'assemblage de l'affichage. Continuez à tirer sur la ventouse pendant que vous faites cela.

Il y a quelques clips qui maintiennent l'assemblage du panneau avant à la coque arrière - afin de libérer l'assemblage, vous pourriez avoir besoin d'utiliser à la fois la ventouse et l'outil d'ouverture en plastique.

Relâchez le joint de vide sur la ventouse en tirant sur l'anneau en plastique.

Séparez la ventouse de l'assemblage de l'affichage.

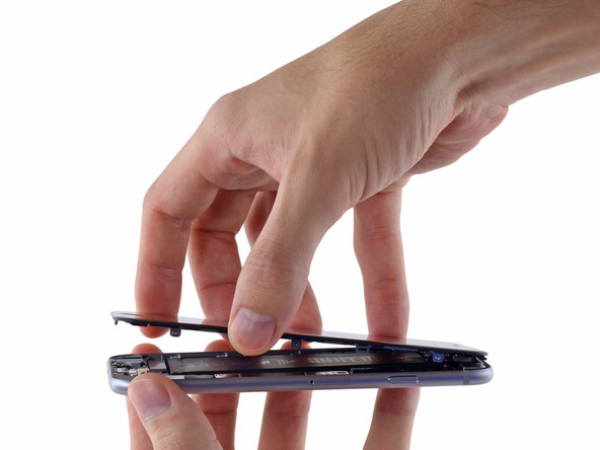

Tirez l'assemblage du panneau avant (au niveau du bouton Home) loin de la coque arrière. Utilisez le haut de l'iPhone comme une charnière.

Vous devez maintenir le panneau avant à un angle de 90° par rapport à la coque arrière. Assurez-vous qu'il reste dans cette position jusqu'à ce que vous le retirez. Si vous l'ouvrez complètement, vous risquer de faire tendre les câbles de l'écran, y compris leurs connexions sur la carte logique.

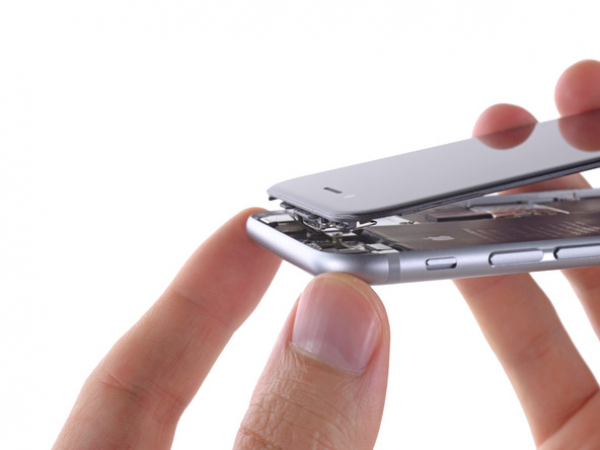

Plusieurs clips situés sur le bord supérieur du panneau avant forment une charnière partielle, qui permet à l'assemblage du panneau avant de s'ouvrir comme un livre.

Lorsque vous commencez à remonter votre iPhone, alignez les clips juste sous le bord supérieur de la coque arrière. Faites glisser le panneau avant vers le haut jusqu'à ce que son bord supérieur soit pressé contre le bord supérieur de la coque arrière.

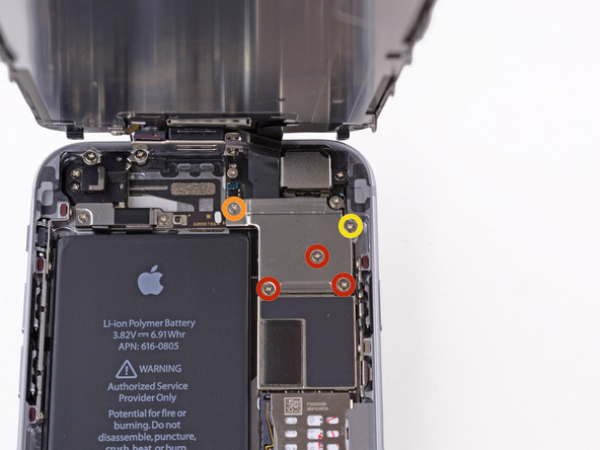

Il y a cinq vis cruciformes # 00 qui fixent le support du câble de l'assemblage du panneau avant. Vous devez les retirer.

Trois vis de 1.2mm

Une vis de 1.7mm

Une vis de 3.1mm

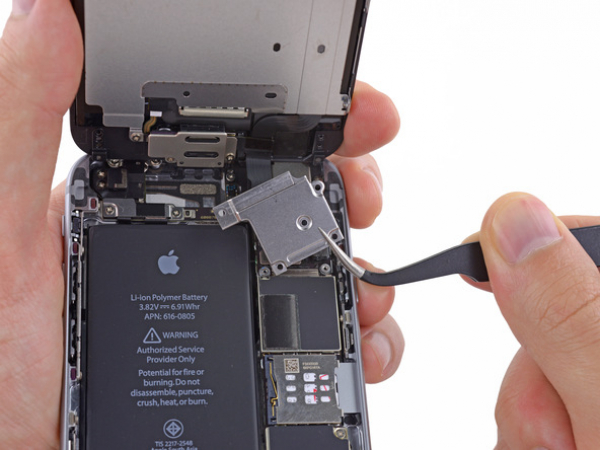

Séparer le support du câble de l'assemblage du panneau avant de la carte logique.

Dans les quatre étapes suivantes, assurez-vous de soulever seulement les connecteurs de câble, et non leurs emplacements sur la carte logique.

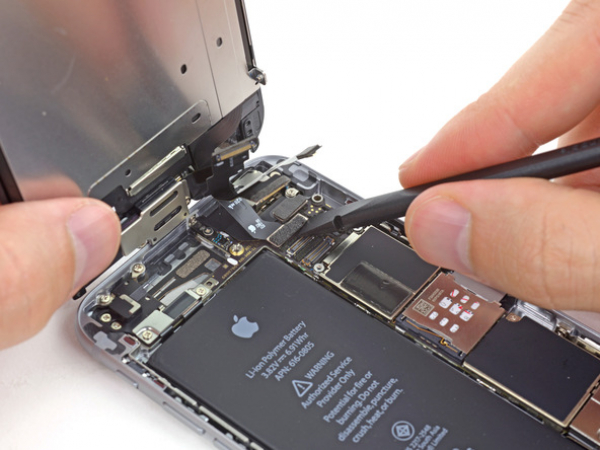

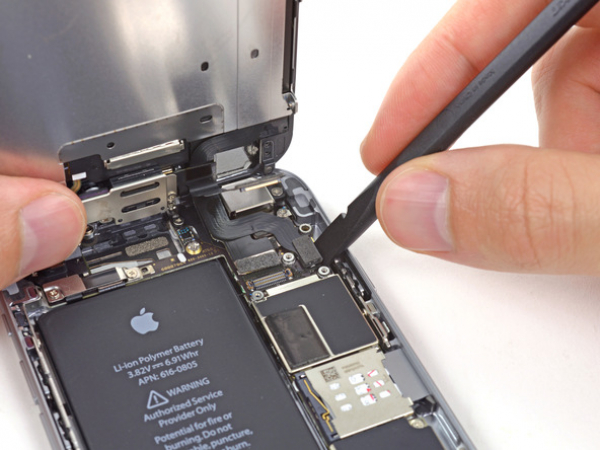

Débranchez l'appareil photo avant et le connecteur du câble capteur en utilisant l'extrémité plate d'un spudger.

Débrancher le connecteur du câble du bouton "Home" en utilisant l'extrémité plate d'un spudger.

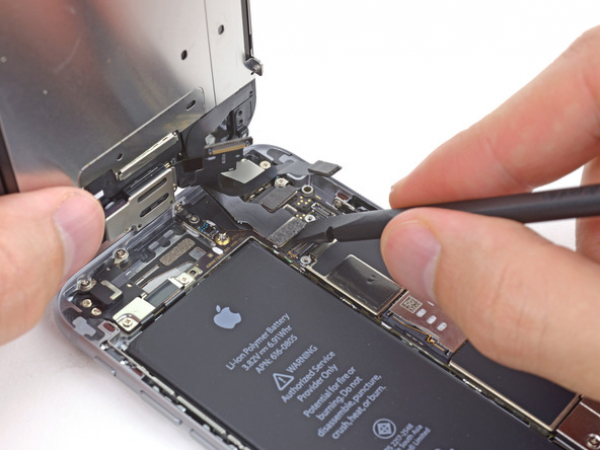

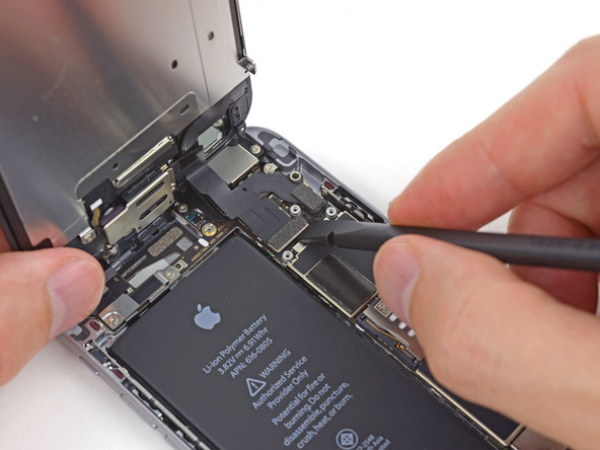

Débrancher le connecteur du câble numériseur en utilisant le bout plat d'un spudger.

Débrancher le connecteur du câble des données d'affichage en utilisant le bout plat d'un spudger.

Lorsque vous démarrez l'assemblement de votre téléphone, le câble de données d'affichage pourrait détacher son connecteur. Si cela se produit, vous verrez un écran vide ou des lignes blanches quand votre téléphone est allumé. Pour résoudre ce problème, vous aurez besoin de reconnecter le câble, et de redémarrer votre téléphone. La meilleure façon de le faire est de débrancher et rebrancher le connecteur de batterie.

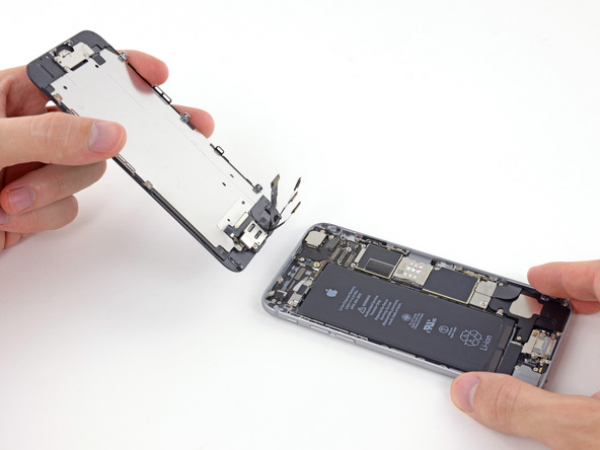

Séparer l'assemblage du panneau avant de la coque arrière.

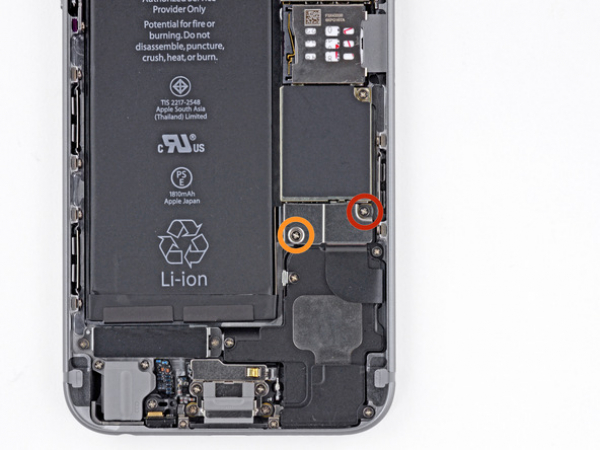

Il y a deux vis cruciforme # 00 qui maintiennent le support du connecteur de la batterie. Vous devez les retirer.

Une vis de 2.2mm

Une vis de 3.2mm

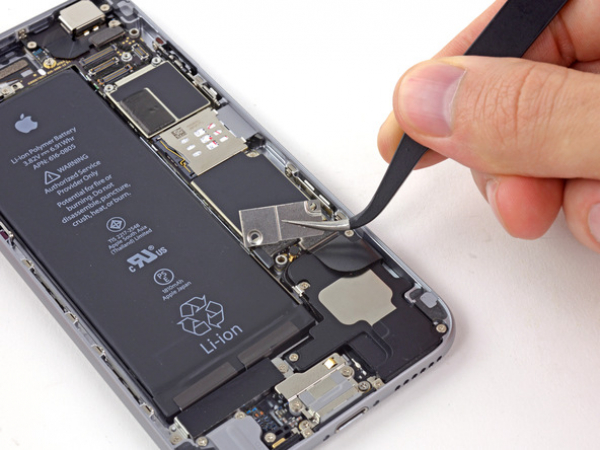

Séparer le support du connecteur métallique de la batterie de l'iPhone.

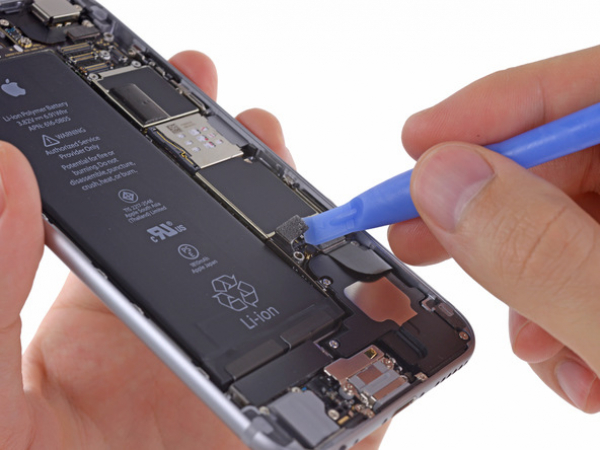

Soulevez doucement le connecteur de la batterie, ensuite sortez-le de son support sur la carte logique. Utilisez un outil d'ouverture en plastique pour ce faire.

Assurez-vous de ne soulevez que le connecteur de la batterie, et non son emplacement sur la carte logique. Si vous sortez l'emplacement, vous risquez de casser le connecteur.
