Remplacement de la caméra arrière de l'iPhone 4S
Envoyer ce lien par e-mail
|
Tweet |
|
Étape 1 - Panneau Arrière
Avant de démonter votre iPhone, assurez-vous qu'il est éteint.
Dévisser les deux vis pentalobe (torx) 3,6 mm à côté du connecteur dock.
Lors du remontage, nous vous recommandons de remplacer les vis à 5 points avec des vis Phillips équivalentes. Notre kit d'ouverture fournit les outils et les vis nécessaires pour remplacer les vis pentalobe par des vis Phillips.
N'utiliser le tournevis à 5 points qu'une seule fois, car il peut endommager les vis.
Étape 2
Pousser le panneau arrière vers le haut de l'iPhone.
Le panneau peut se déplacer d'environ 2 mm.
Étape 3
Retirer le panneau arrière du dos de l'iPhone, en faisant attention à ne pas endommager les clips en plastique fixés sur le panneau arrière.
Enlever le panneau arrière de votre iPhone.
Étape 4 - Batterie
Haut de Page
Dévisser les vis suivantes qui fixent le connecteur de la batterie à la carte mère:
Une vis Phillips 1,7 mm
Une vis Phillips de 1,5 mm
Étape 5
Utiliser notre outil d'ouverture en plastique pour tirer le contact-pression situé au-dessous du connecteur de la batterie.
Lors du remontage de contact-pression, assurez-vous de le nettoyer avec un dégraissant tel que Windex ou de l'alcool isopropylique. Les traces grasses de vos doigts peuvent créer des problèmes d'interférences dans le wifi.
Utiliser le bord de l'outil d'ouverture en plastique pour détacher délicatement le connecteur de la batterie de son logement sur la carte mère.
Soyez très prudent à ne soulever que le connecteur de la batterie et non le connecteur de la carte mère. Si vous soulevez le connecteur de la carte mère, vous risquez de casser le connecteur entièrement.
Étape 6
Insérer le bord de l'outil d'ouverture en plastique entre la batterie et le boîtier extérieur près de l'angle inférieur gauche de l'iPhone.
Faire glisser l'outil d'ouverture en plastique le long du bord droit de la batterie et soulever à plusieurs points afin de séparer complètement la batterie de l'adhésif de fixation à la coque extérieure.
Étape 7
Utiliser l'onglet en plastique transparent pour détacher la batterie de l'adhésif qui la fixe à l'iPhone.
Retirez la batterie.
Étape 8 - Câble Connecteur Dock
Haut de Page
Retirer les vis suivantes qui fixent le couvercle du câble connecteur dock à la carte mère:
Une vis Phillips 1.5 mm
Une vis Phillips 1.2 mm
Retirer le couvercle du câble connecteur dock métallique
Étape 9
Utiliser le bord de l'outil d'ouverture en plastique pour soulever le câble dock hors de son support sur la carte mère
Étape 10
Décoller le câble du connecteur dock de l'adhésif qui le fixe à la carte mère et au côté du haut-parleur
Étape 11
Utiliser le bord de l'outil d'ouverture en plastique pour soulever le câble d'antenne cellulaire de son support sur la carte mère
Débrancher le câble de l'antenne cellulaire du dessous des broches métalliques attachées à la carte mère
Étape 12 - Caméra Arrière
Haut de Page

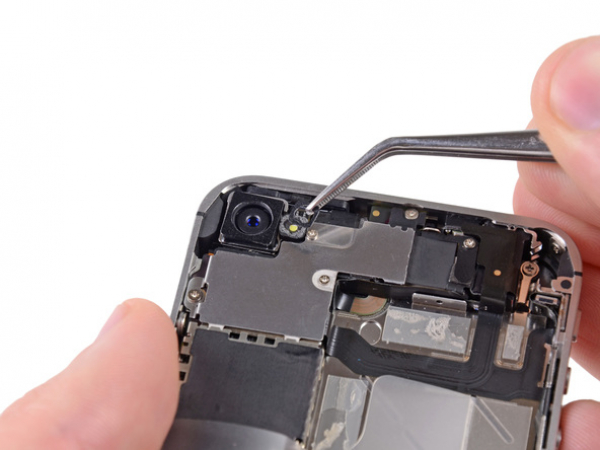

Le cas échéant, utiliser une pince à épiler ou un outil d'ouverture pour retirer l'anneau en plastique extérieur situé sur le dessus de l'unité flash de la caméra arrière
Étape 13

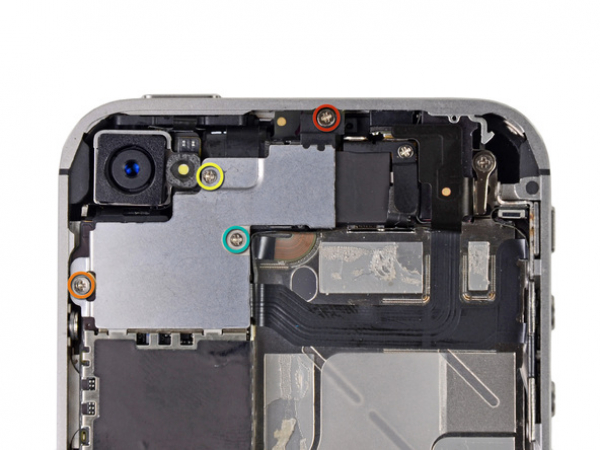

Retirer les quatre vis suivantes qui fixent le couvercle du câble à la carte mère :
Une vis Phillips 2.7 mm
Une vis Phillips 2.6 mm
Une vis Phillips 1.3 mm
Une vis Phillips 1.2 mm
Étape 14

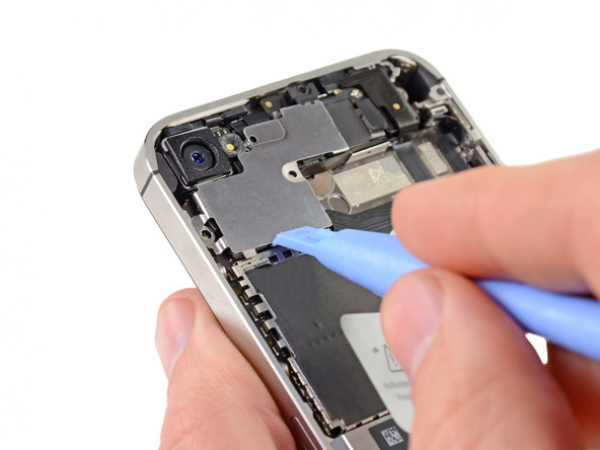

Utiliser le bord de l'outil d'ouverture en plastique pour détacher les onglets du couvercle du câble de leurs fentes taillées dans le blindage EMI sur la carte mère
Enlever le couvercle du câble par son bord le plus proche du haut et le retirer de l'iPhone
Étape 15

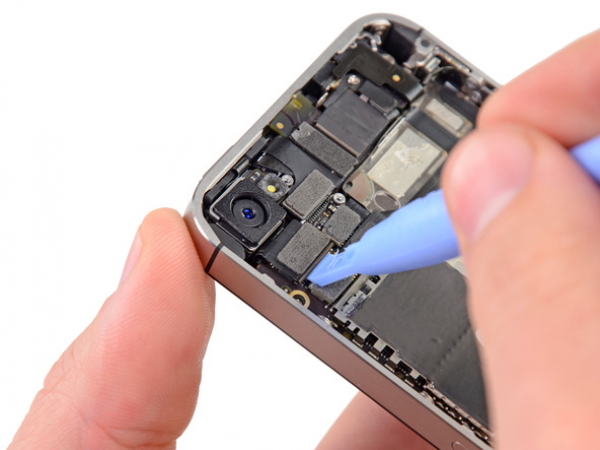

Utiliser le bord de l'outil d'ouverture en plastique pour détacher le connecteur de la caméra arrière de son support sur la carte mère
Faites attention à ne pas briser les composants placés autour sur la carte mère pendant en soulevant le connecteur
Retirer la caméra arrière de l'iPhone
Il y a un petit joint en caoutchouc qui se trouve sous la caméra arrière. Faire attention à ce qu'il soit bien en place avant le remontage
